Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:54

pada bagain belakang fuselage vertikal,.. kita lubangin berbentuk kotak untuk menempatkan 2servo
1 untuk sero elevator dan 1 untuk servo rudder.

pemasangan ke 2 servo ini dibikin bolak balik sisi depan-belakangnya, tetapi kabel di keluarkan ke salah satu sisi yang sama

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:57

servo, clevis sudah siap, pushrod langsung di kaitkan ke bagian masing2
Aileron kanan dan kiri

rudder dan elevator

pemasangan semua kemedi sudah selesai.

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 14:02

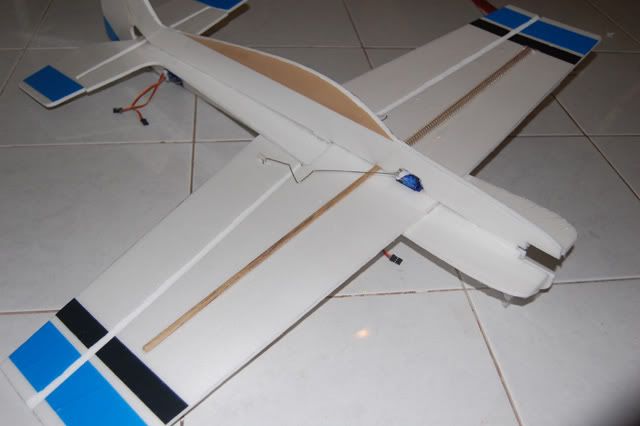

untuk menjaga kekuatan main wing,.. maka di tambahkan spar penyangga pada wing ini.
Untuk sparnya bisa terbuat dari apa saja, asalkan ringan tapi kuat, bisa kayu, triplek, batang carbon.

saya sendiri pake batang kayu ramin, batang kayu ini banyak dijumpai di tukang penjual kayu di pinggir2 jalan di cibinong. Di sepanjang jl raya bogor ke arah depok setelah carrefour cibinong banyak sekali tukang pejual kayu. Harganya juga ekonomis banget...

sama seperti proses pembuatan layangan, batang kayu ramin ini kita timbang dulu, kita cari titik tengahnya. Titik setimbang tersebut akan kita tepatkan persis ditengah2 main wing.

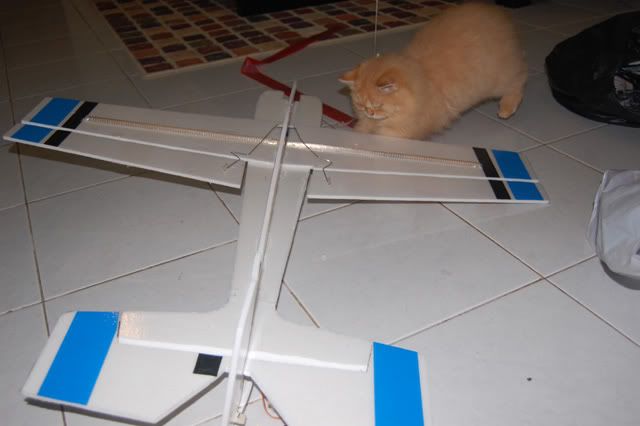

Berikut foto2 untuk lebih jelasnya

pemasangannya cukup di selotip yang kuat saja

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 14:12

berikutnya adalah persiapan power plannya
untuk pesawat jenis akrobatik biasanya dibutuhkan motor dengan jenis torsi besar tapi speed rendah
oleh karena itu disini untuk motor penggeraknya saya pakai yg seperti ini
spek teknis bisa di liat disini
http://www.hobbycity.com/hobbycity/stor ... oduct=2112

untuk ESC (elektronik Speed controller) saya menggunakan yang 30A
sesuai dengan namanya alat ini dipergunakan untuk mengontrol kecepatan motor
spek:
http://www.hobbycity.com/hobbycity/stor ... Controller

untuk bateray memakai
dipilih karena yg ringan dan murah
spek
http://www.hobbycity.com/hobbycity/stor ... ipoly_Pack

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 14:18

pemasangan motor ke bodi pesawat perlu dibuatkan dudukan, dudukannya juga terserah mau dibuat dari bahan apa,..
bisa triplek atau plastik kaku,... disini saya pake impraboard (impraboard bisa didapat di gramedia)

dengan bantuan epoxy,... dan glue gun motor dan dudukan di tempelkan ke bodi

dan pastikan pemasangan nya kuat
hasilnya

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 14:24

pemasangan propeler dan spiner
propeler yg dipakai adalah ukuran 11x4,7 atau 11x5,5
http://www.hobbycity.com/hobbycity/stor ... r_11x5.5-E


tambahan pekerjaan pengeleman. Dengan glue gun, servo2 bisa juga di tembahkan lem, sehingga benar2 kuat.

tapi yang perlu diperhatikan, pemakaian gluegun ini seefisien mungkin jangan terlalu banyak, sebab gluegun berefek pada penambahan berat yang signifikan dibanding epoxy atau CA

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 14:31

untuk penempatan ESC, bateray dan receiver,.. ini harus diperhatikan dan disesuaikan dengan keseimbangan pesawat.a
Titik pusat keseimbangan pesawat (CG=Center of Gravity) adalah di bawah spar kayunya.
teknik pengukuran CG,.. letakan kedua jari telunjuk tepat di bawah spar kayu. Atur dengan cara menggeser2 peletkan bateray esc dan receiver sedemikian hingga didapat pesawat yang seimbang, tidak berat depan (nose heavy) atau berat kebelakang (tail heavy)

pemasangan receiver menggunakan sponge double tape

untuk penguat dudukan bateray bisa ditambahkan potongan impraboard dan di tempelkan dengan sponge double tape

tali pengait menggunakan zip ties atau bisa juga apa saja yang penting kuat dan ringan

dan begini hasil penempatan komponen2 nya

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 14:44

dan berarti pesawat sudah siap di uji coba pernerbangan perdana (maiden)
dan moga2 hari sabtu cuaca mendukung...

laporan dan dokumentasi penerbangannya menyusul... :D
