day 2 perakitan

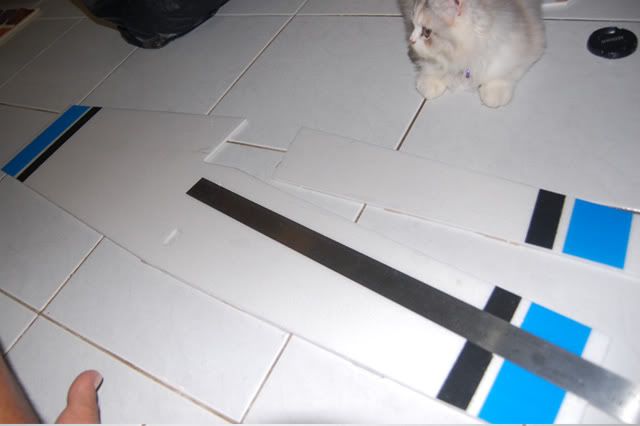

di hari kedua saya mulai dengan membuat aileron, jadi seperti yang posting terdahulu aileron ini berfungsi untuk kemudi miring/roll dari pesawat.

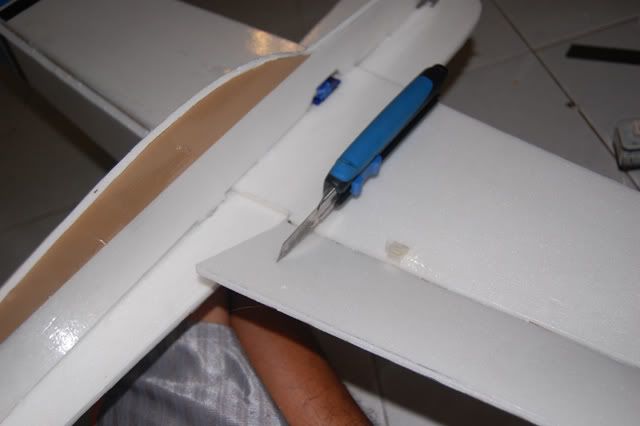

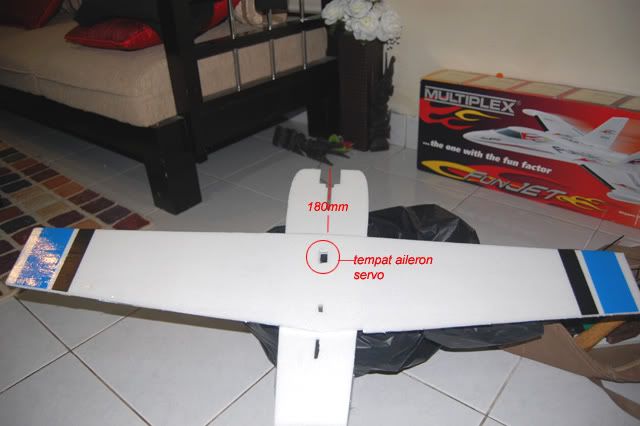

Dari main wing, dengan menggunakan cutter kita ambil 1/3 bagian (lihat di ilustrasi skema main wing)

begitu juga untuk sayap bagian kirinya

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 09:14

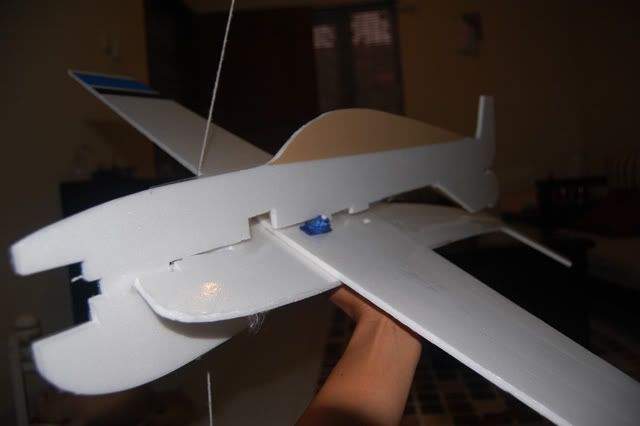

sisa main wing dan bagian badan/fuselage horisontal pesawat kita rakit terlebih dahulu.

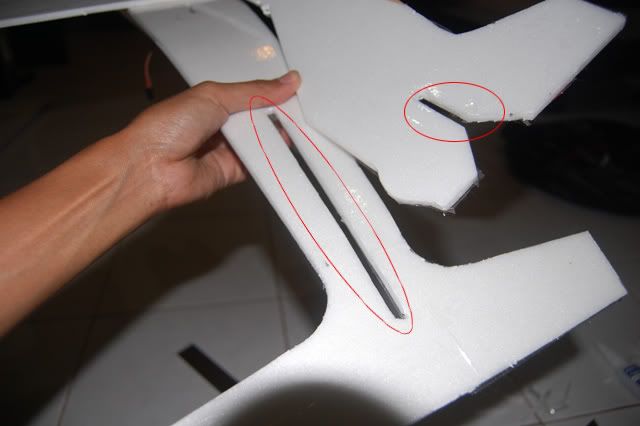

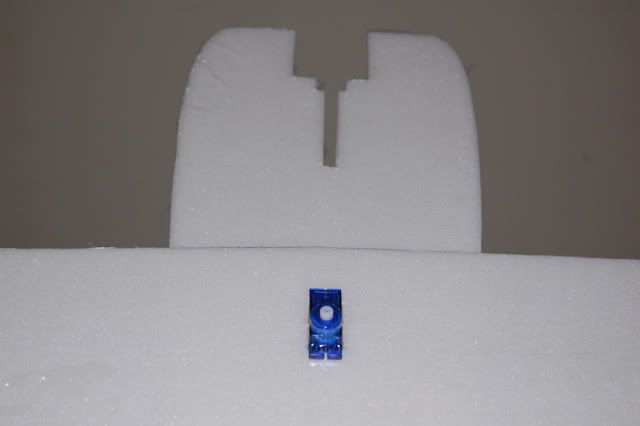

kedua bagian tersebut di lekatkan dengan posisi seperti terlihat pada gambar, dan di tengah main wing di lubangi (berbentuk kotak) untuk penempatan servo aileron

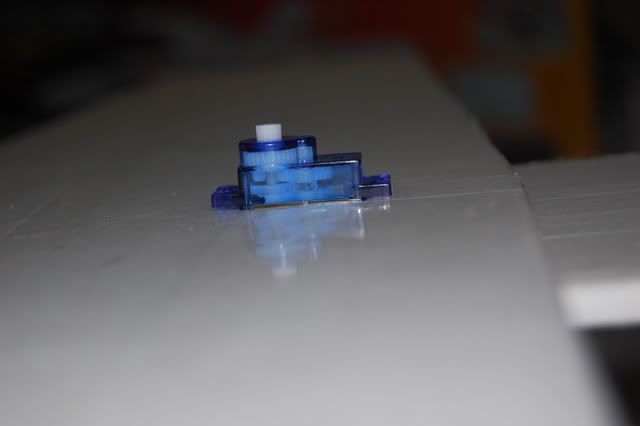

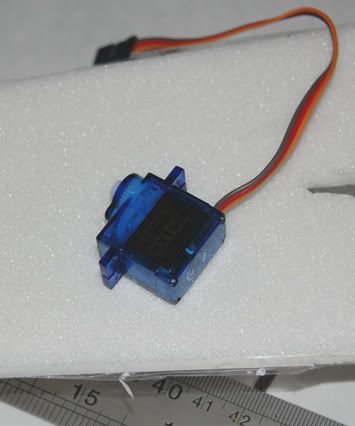

ini servonya:

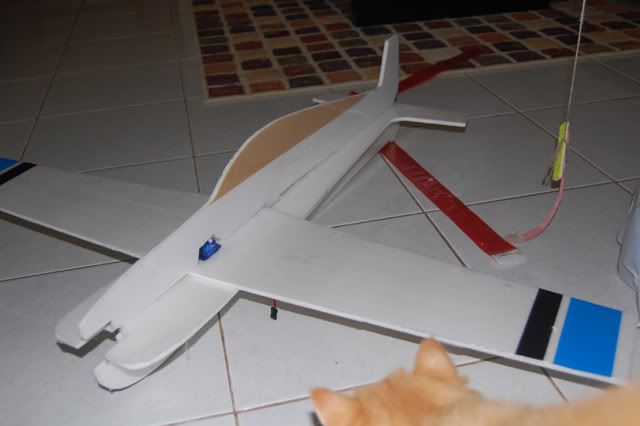

posisi sudah terpasang

untuk servonya saya menggunakan jenis micro servo dengan spek seperti link di web berikut:
http://www.hobbycity.com/hobbycity/stor ... icro_Servo

untuk menempelkan 2 bagian foam bisa menggunakan Epoxy atau CA

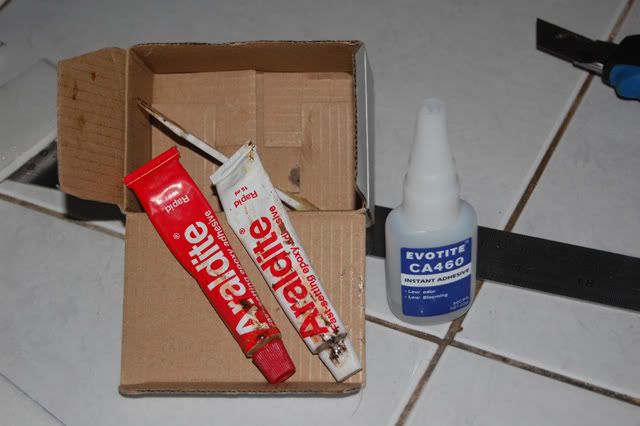

di sini saya menggunakan 2 jenis epoxy dan CA

sebenarnya untuk epoxy saja sudah cukup. saya menggunakan merk araldyte yg merah/5 menit (artinya lem akan menempel kuat dalam waktu minimal 5 menit) Pemakaian ini adalah di campur antara putih dan merahnya sebanyak 1:1. epoxy ini biasa saya beli di carefour
Untuk CA saya pake yang foam frendly, untuk CA yg ini lebih praktis krena bentuknya mirip power glue, cukup cair sehingga bisa dengan mudah masuk ke bagian2 sempit tapi tidak makan foam dan tidak perlu mencampur manual.
CA saya dapat dari sini:
http://www.hobbycity.com/hobbycity/stor ... ue_(Medium)

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 11:35

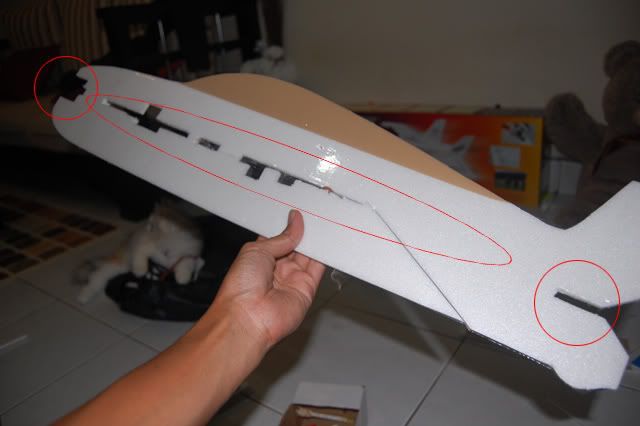

selanjutnya untuk menggabungkan badan pesawat horisontal dan vertikalnya perlu dibuatkan 'coak'kan, untuk mengaitikan jadi selain di lem kekuatan juga didapat dari kaitan ini.
ini sifatnya bebas juga disesuaikan dengan ukuran dan selera.

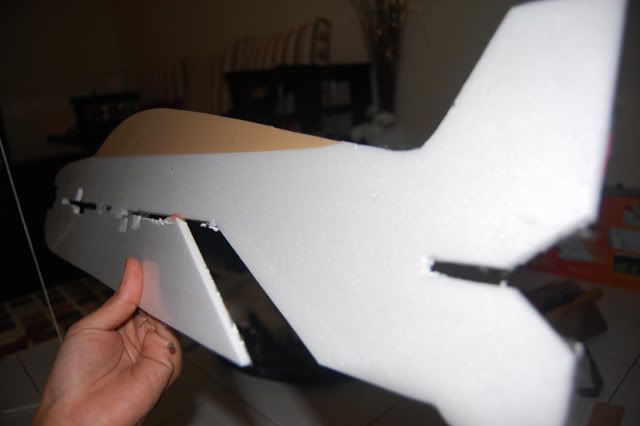

Untuk versi saya, saya buat sayatan di beberapa tempat

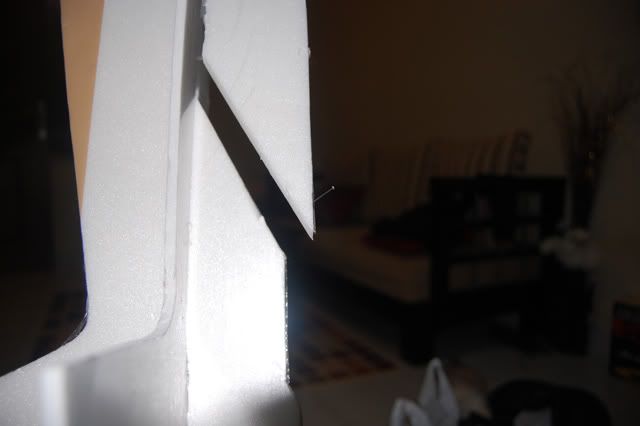

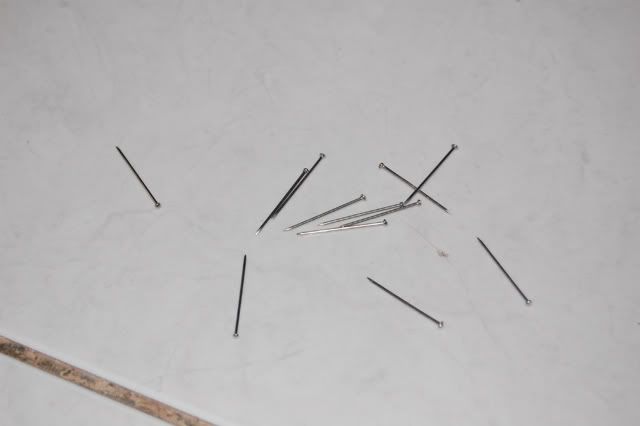

dan jika sudah masuk semua, sayatan dilem kembali, bisa juga ditambahkan jarum pentul untuk membantu menuntupnya

dan setelah kering dan kuat melekat,.. pesawat sudah hampir siap.

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:31

selanjutnya adalh pembuatan kemudinya.
kita mulai dari aileron.

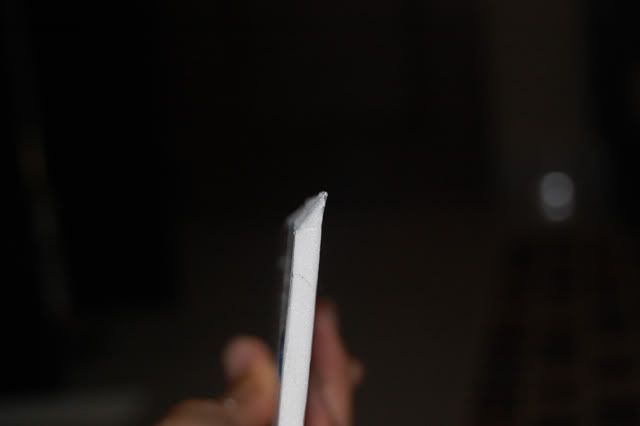

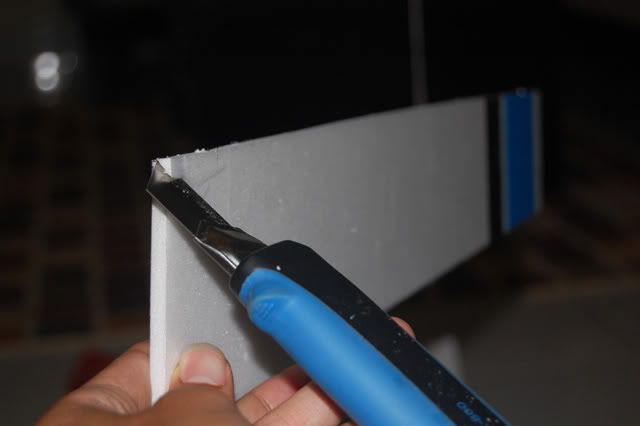

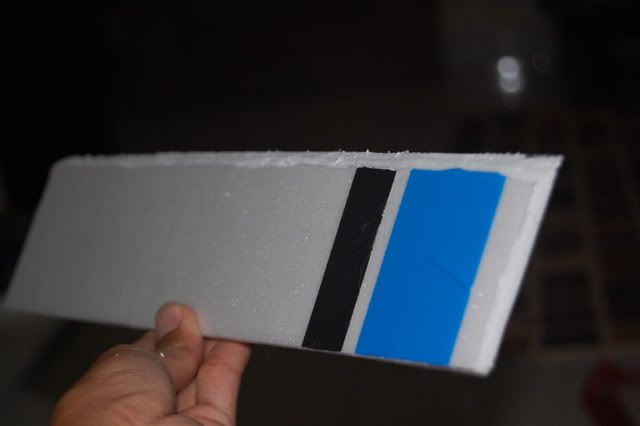

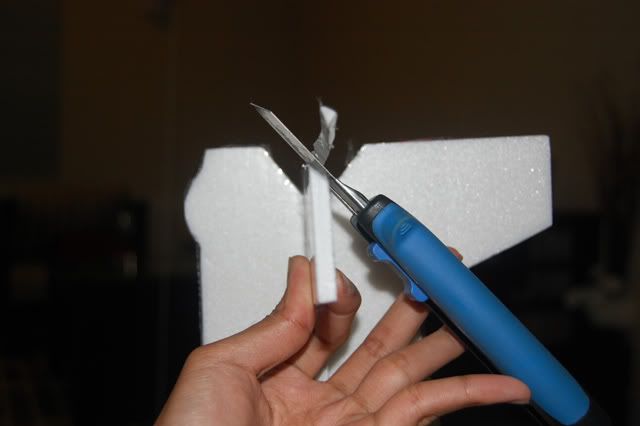

aileron yg sudah kita potong di posting awal, kita potong miring sisi dalamnya (45degre)

pemotongan membentuk sudut 45derajat ini dimaksudkan agar defleksi dari aileron bisa maksimal. di harapkan bisa membuka sampai 90derajat/tegak lurus terhadap main wingnya.

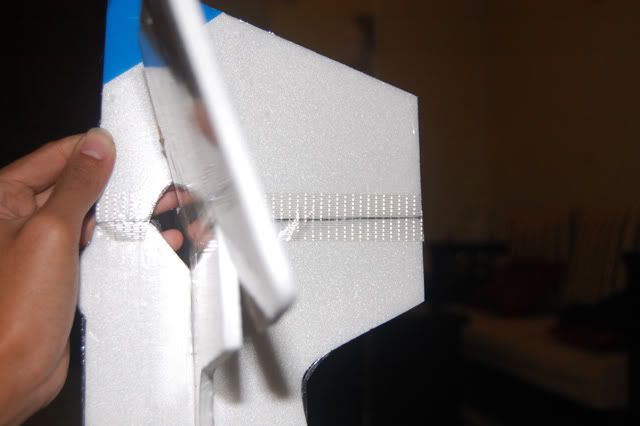

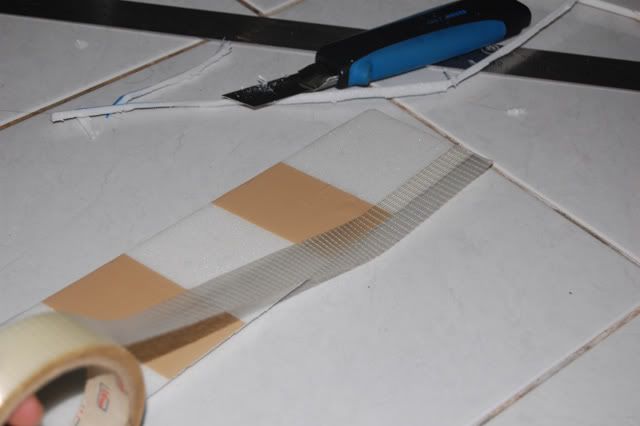

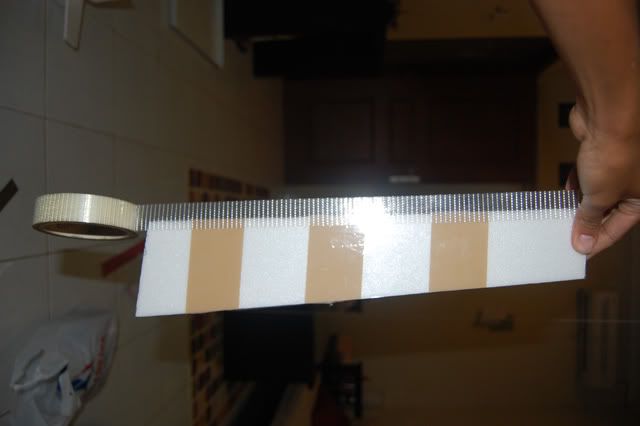

Setelah pemotongan kita siapkan selotip lagi, kali ini kita akan membuat semacam engsel.

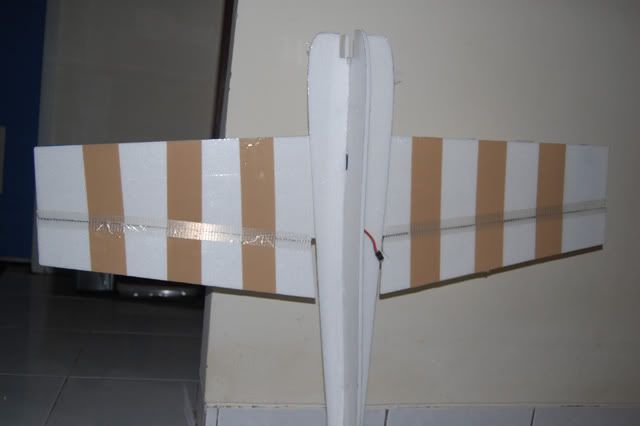

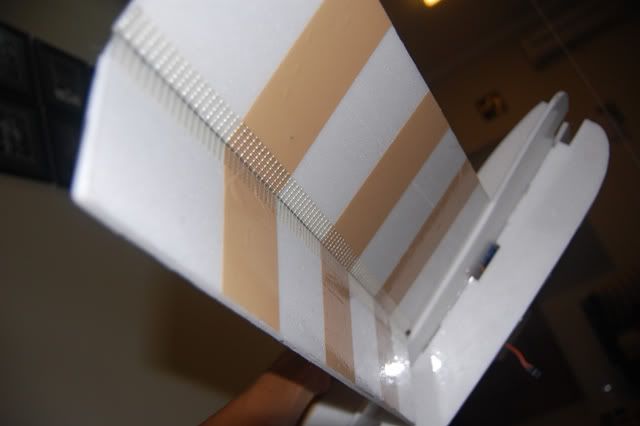

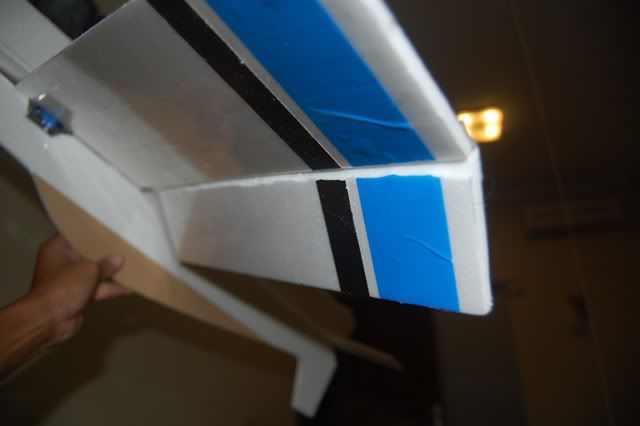

lalu kita tempelkan ke main wingnya di sisi bawah

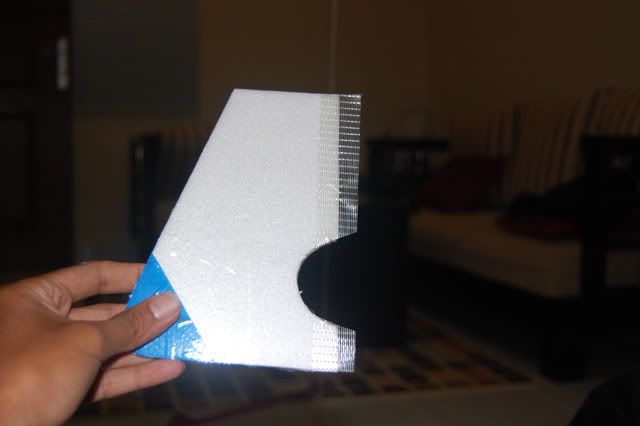

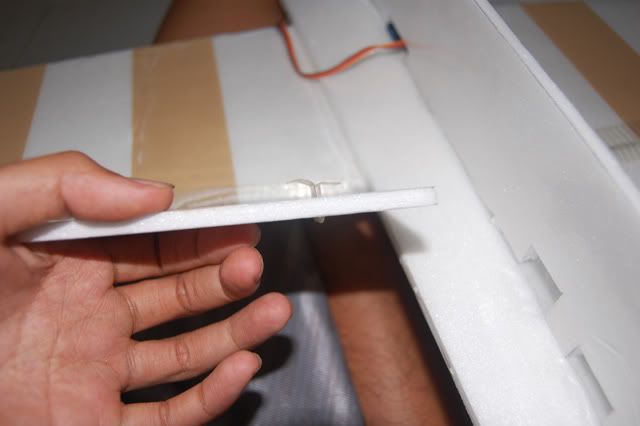

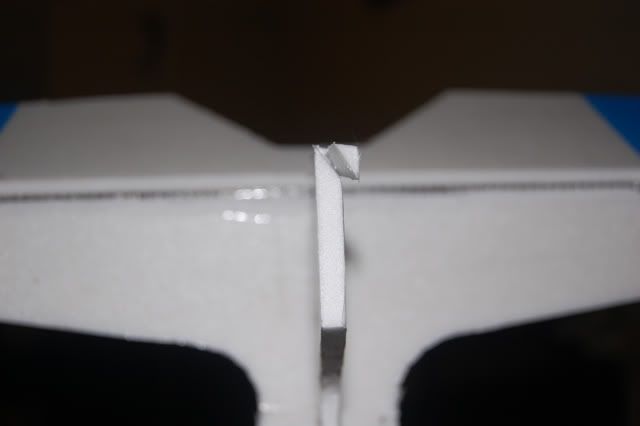

sehingga didapatkan seperti ini

sisi atas

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:34

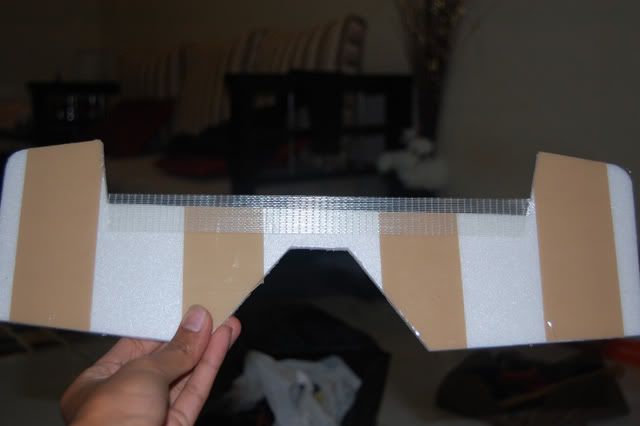

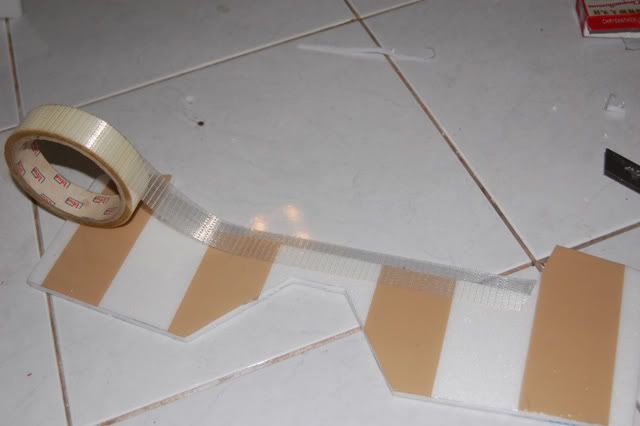

dengan metode yang serupa, kita bikin juga pada elevatornya

yang kita bikin sudut miring bukan elevatornya tapi di ujung fuselage horisontal

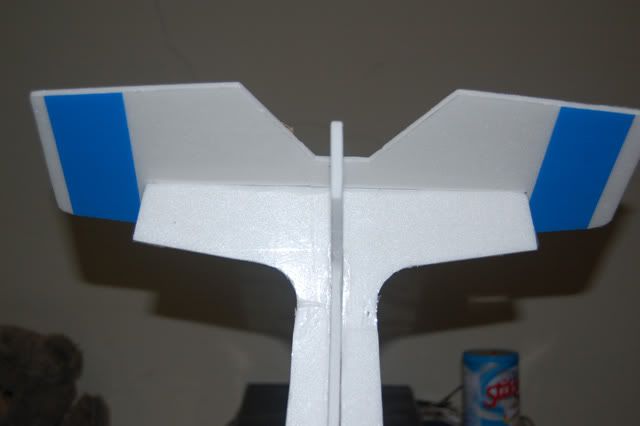

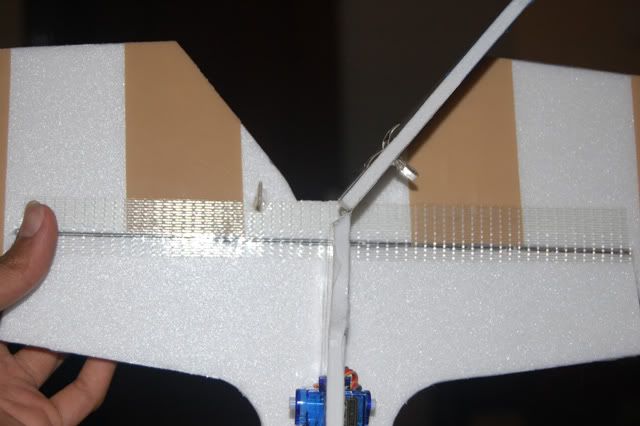

dan begini setelah ditempel dengan selotip sebagai engsel
sisi bawah

sisi atas

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:35

lanjut ke rudder

dan begini hasilnya

dan semua kemudi telah terpasang,..

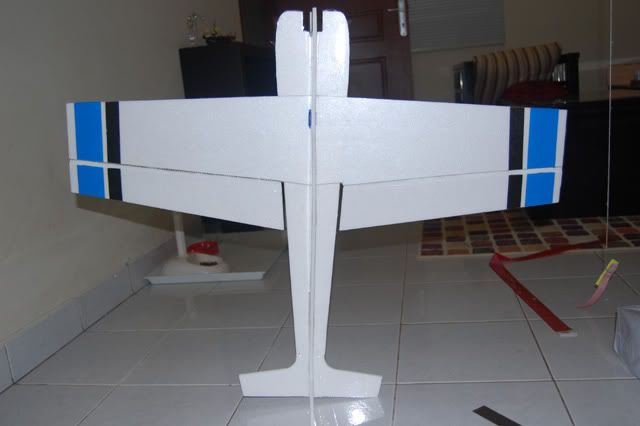

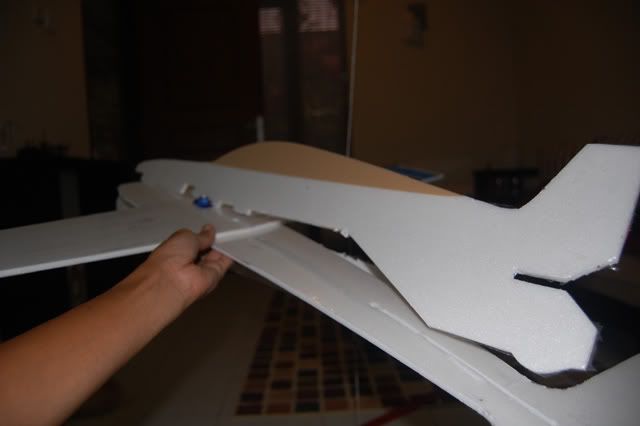

jadi begini sekarang bentuk pesawatnya

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:41

selanjutnya adalah pemasangan pushrod ke kemudi
pushrod adalah batang metal yang dipergunakan sebagai penghubung antara lengan servo ke kemudi.
pushrod saya buat dari memanfaatkan jeruji payung.

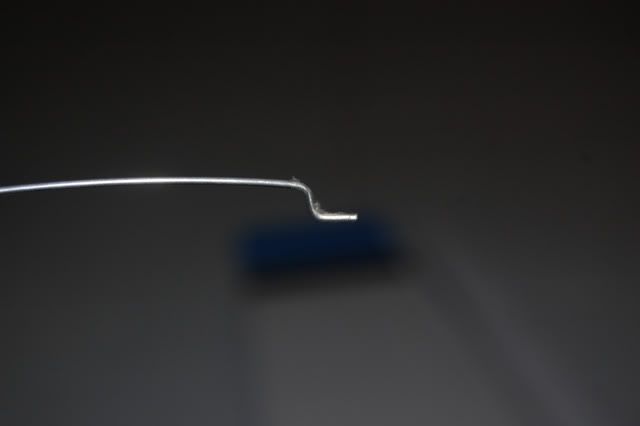

pada ujung di bikin seperti S

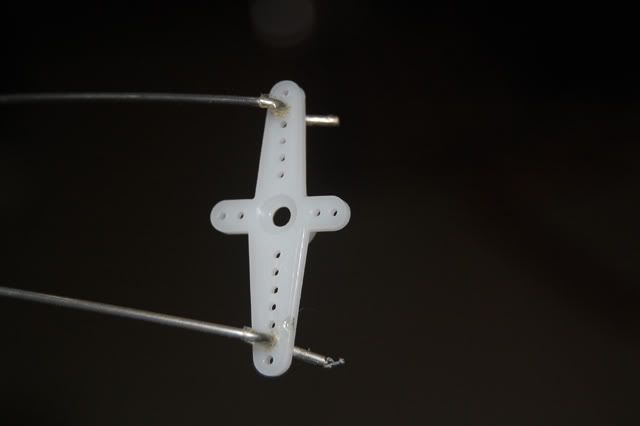

untuk kemudi aileron kita memakai jenis 2 lengan servo (ada berbagai macam lengan servo yang terdapat dalam paket pembelian servo). karena 1 servo aileron akan menggerakan 2 kemudi (aileron kanan dan kiri) maka kita siapkan 2 pushrod

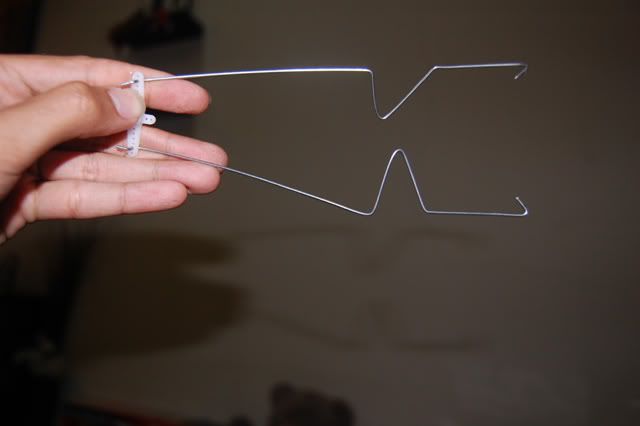

dan pada ujung yang lain saya bentuk seperti ini. Lengkungan membentuk huruf V dipergunakan sebagai adjuster,.. jika nanti batangnya terlalu panjang atau kurang panjang.

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:48

berikutnya adalah mempersiapkan Clevis (4pcs)
Clevis adalah tempat mengaitkan poshrod ke bidang kemudi.
bahan dari clevis terbuat dari plasti yang kaku (tapi jangan terlalu kaku banget), disini kita bisa memanfaatkan dari berbagai barang bekas. saya sendiri pake plastik transparan bekas kemasan sikat gigi.

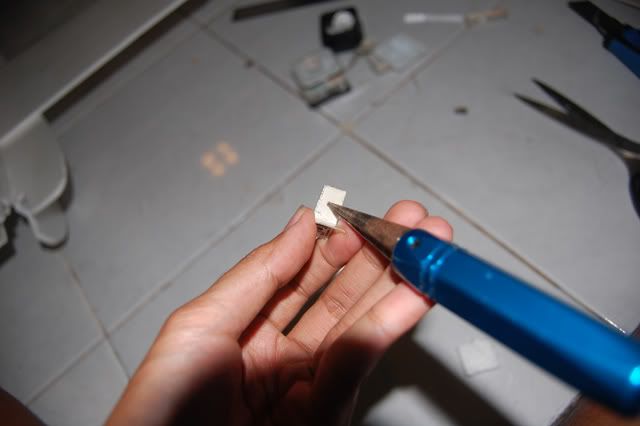

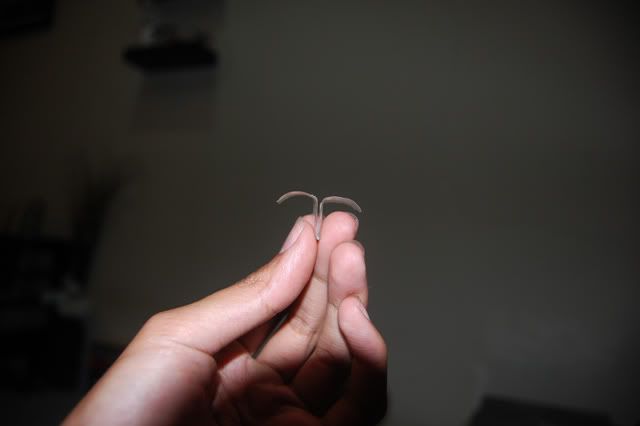

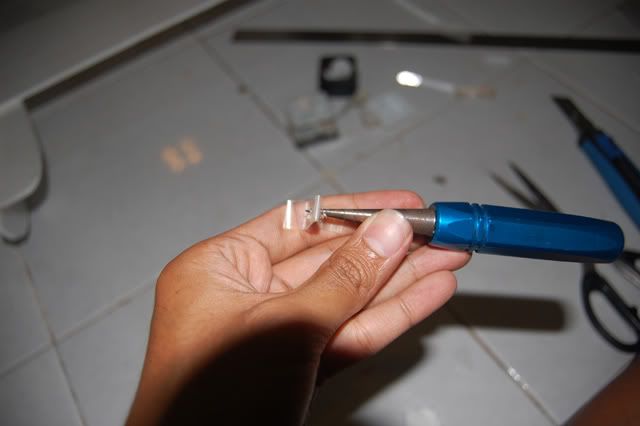

dan dibentuk seperti ini

untuk tempat pengait perlu juga dilubangi

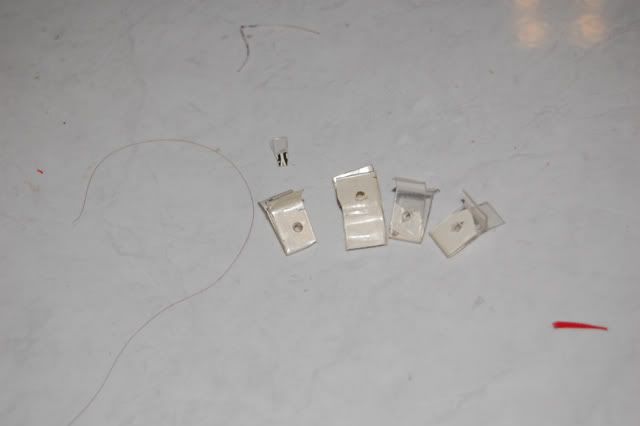

4pcs clevis siap..

User avatar
dedycbn
Sersan
Posts: 212
Joined: 31 Dec 2008, 09:09

Re: prakarya : eXtra-330

Postby dedycbn » 03 Apr 2009, 13:51

pemasangan clevis ke bidang kemudi pesawat
1clevis di aileron kanan, 1 di alieron kiri


1clevis di elevator
1clevis lagi di rudder
